| 원래 장소: | 광동, 중국 |
|---|---|
| 브랜드 이름: | RiBo |
| 모델 번호: | RiBo-3CR5L |
| 최소 주문 수량: | 1 PC |
| 가격: | negotiable |
| 포장 세부 사항: | 예비품과 병 블로 거푸집은 나무상자, 메인 머신에 의해 싸여지고 미완성품 피딩 시스템이 목재 파렛트에 의해 싸여질 것입니다. |
| 배달 시간: | 120 일 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환 |
| 공급 능력: | 10 PCS/month |
| 자동장치: | 예 | 플라스틱은 가공처리했습니다: | PET |
|---|---|---|---|
| 몰딩 타입을 부세요: | 병 불어넣기 성형 기계, 불어넣기 성형을 뻗칩니다 | 애플리케이션: | 병 |
| 전압: | 380V/3PH/50HZ,Customized | 보증: | 12 달, 1 년 |
| 애프터 서비스는 제공되었습니다: | 해외로 기계, 비디오 기술 지원, 현장 유지 보수와 수리 서비스를 서비스할 수 있는 엔지니어들, 현장 설치, 무료 예비품 | 상품 이름: | 자동 브로잉 몰딩기, 세미 자동차 패트병 스트레치 블로 주조 기계 / 장비, 송풍 성형 장비 제조사들은 병을 만드는 것 사용했습니다 |
| 능력: | 3600~3000BPH | 공동: | 3 공동 |
| 이름: | 자동 서보 모터 블로우 성형 장치 | 타입: | 뻗기 애완 동물 한번 불기 조형 |
| 구멍 피치: | 190 mm | 예비적 형성품 난방 피치: | 63.5mm |
| Max.container 크기: | 5L | 목 직경 범위: | 39~45 밀리미터 |
| 서포트 링 지름: | 57 mm | Max.Container 지름: | 180 mm |
| Max.Container 높이: | 330 mm | 취입 압력: | 2.8~3.5Mpa |
| 공기 소비한 것: | 12 M3/min/40kg | 를 위해 사용합니다: | 식용 기름 물병, 물병, 소스 물병 |
| 정격 전력: | 118 KW | 소비 전력: | 46~56 KW |
| PLC (모션 콘트롤러): | 옴론 (일본) | 서보 모터: | 옴론 (일본) |
| 강조하다: | 380V 패트병 송풍 성형 장비,병 송풍 성형 장비 3 공동,380V 패트병 몰딩 장비 |
||

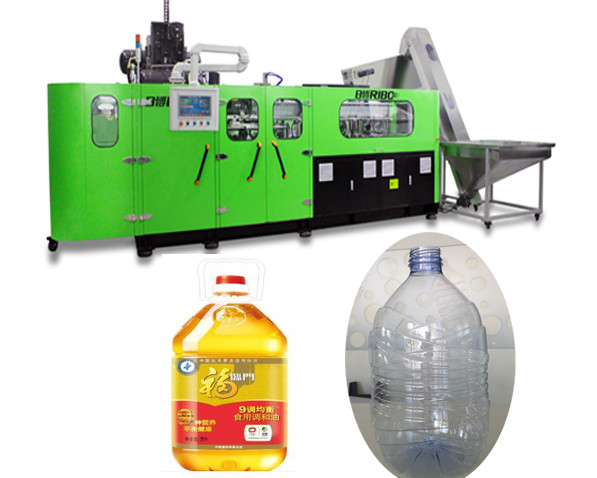

5개의 밝혀지는 미네랄 생수 물병 / 오일병 블로우 성형 장치 애완 송풍 성형 장비
기술 개발
서보 기구에 의한 PLC 시스템의 적용 :
높은 것을 위한 PTO (사보 위치 조종 모듈) 시스템을 사용하는 입양된 옴론 모션 콘트롤러 시스템 (통합 모듈 타입)-
고속 신호를 서보 시스템에게 보내면서, 속도 위치설정, 근접감지기는 궤도 대상 위치를 검색합니다. 더
트랙의 자리는 역정보를 보내면서, 서보기구가 자동차로 나르는고 정밀도 회전 인코더 내장식에 의해 온라인으로 탐지됩니다
제어 시스템에 마침내 고속 위치설정은 모듈을 배치함으로써 실행됩니다.
서보 모터의 애플리케이션
곰팡이 이동 매커니즘 : 채택된 채 서보 모터는 시스템이 인 기어 박스, 공시적 전송을 연결시킵니다
위 아래로 레시프로케이팅을 이행하기 위해 채택된 채 주형의 양쪽에 2 힌지 메커니즘의 이동은 2까지 끌었습니다
연계는 각각 막대를 답니다. 이런 방식으로, 중앙에 2 주형 유지반은 반대로 또는 서로를 향하여 이동하며, 그것이 있습니다
일반적으로 주형 개방과 마감으로 알려집니다. 서보 모터에 의해 가동된 홀링 휠은 오른쪽으로 도는 라운드를 만듭니다
끊임없이, 파워 영향과 마멸을 감소시키는 것 더 매끄럽게 고정시키는 곰팡이를 만듭니다. 각각 라운드는 a로 이어집니다
플레이트 움직임을 가지는 주형의 전주기------열리고 가깝습니다. 또한 고압 공기는 주형 로킹을 과급했습니다
어느 것이 몰드 판 사이에 영향을 완화시키고, 효과적으로 주형을 보호하는 메커니즘이 적용됩니다. 게다가, 그것은 그렇게 하기 위해 돕습니다
끝난 병에 분리선의 가시성을 감소시키세요. 서보 기구에 의한 구동된 모터 주형 이동 매커니즘은 설계됩니다고
곰팡이 이동의 시리즈가 단순하고 정확하다는 것을 보증하는 엄격한 엔지니어링 시뮬레이션 분석에 만들어졌습니다,
일관되고 신속한, 만들고 있는 순환 주기 0.2~0.4 초.
가변피치 메커니즘 : 이 메카니샘은 채택됩니다 직접적으로 스크루를 연결시키기 위한 서보 모터, 스크루 전환 a
만곡되시오 그러면 피치가 직접적으로 63.5 밀리미터에서 190 밀리미터로 변했다는 것을 더 사이에 취급된 고속도와 정확한 수행이 보증합니다
2 메커니즘.
자동 온도 조절 가열 시스템의 적용
모듈화된 제어 시스템은 적외선 램프와 반사기를 사용하는 자동 온도 조절 플라스크 비어 있는 가열 오븐에서 사용됩니다
가열 미완성품. 온도값에서 설정한 후, 장비는 자동적으로 더에 따라 출력 전압을 조정할 수 있습니다
전압 변동 값과 환경 온도 변화에 의해 영향을 받는 것 없이 금리. 동시에, 그것은 또한에 의해 식습니다
효과적으로 내부 가열 온도와 상수를 보증할 수 있는 주파수 변환기에 의해 제어된 공기를 순환시키기
가열 오븐의 온도,와 각각 미완성품과 그것의 내부 온도의 표면을 한결같게 가열되게 만듭니다.
게다가, 병은 고르게 가열된 그렇게 미완성품에서 양측이 이제 될 수 있으므론 가열 오븐, 에서 360 도 회전시킵니다
끊긴 보틀의 생산량과 트식-월드 수행의 적용성 범위를 향상시킵니다.
손쉬운 유지보수
옴론 서보 제어부 시스템 (모듈인 모션 콘트롤러)은 특별한 통신을 통해 기계로 연결됩니다
케이블.사용자는 모션 콘트롤러를 통하여 기계의 모든 활동을 관리할 수 있습니다. 한때 기계는 결점, 더를 가지고 있습니다
맨 머신 인터페이스가 경고 신호와 고장 진단 리포트를 운영자에게 제공할 것이라고, 운영자는 빨리 더를 발견할 수 있습니다
최대한 빨리 결점 디스플레이를 통하여 결점과 고장 수리의 원인.
★ 병이 에어 컨베이어에 막힌 / 전체이면, 자동 정지 공급 수행의 기능은 프로그램에 설정될 수 있습니다
광전검출을 통하여.
★ 취입기 뒤에 있는 기계가 너무 오랫동안읜 것을 위해 일하는 것을 멈추면, 가열 등은 기능으로 설정될 수 있습니다의
전기 소비를 구하는 자동적으로 감소 온도와 발열 시트에서 초과 온도를 회피합니다.
(온도 셋팅은 터치 스크린에 설정됩니다)
안전성
병 취입기의 왕복부는 보호 장치와 경보 사인을 갖추고 있습니다.
i. 운영자들의 안전성
기계는 완전히 완전한 믿을 만한 안전문으로 둘러싸이고 또한 주재 위의 알루미늄 미끄럼 방지 플레이트를 갖춥니다
가장 큰 도에 운영자들의 안전성을 보장할 수 있는 표면.
ii. 기계의 안전성
중복점 검출 기술은 위치 파악 시스템, 클램핑 시스템의 안전한 운영을 보증하기 위해 채택됩니다
그리고 가장 큰 학위에 대한 연신 시스템.
이 시리즈는 물, 식용 기름, 음식, 매일 화학을 마시기 위한 패트병을 만대서 넓게 사용됩니다...... ect.
기술적인 매개 변수
| 항목 | 유닛 | 몰델 | |
| RiBo-3CR5L | |||
| 몰딩 Spec. | 미완성품 피치 | 밀리미터 | 190 |
| 가열 피치를 미리 결성하세요 | 밀리미터 | 63.5 | |
| No.of Cav. | cav. | 3 | |
| 컨테이너 Spec. | Max.Container 크기 | Ｌ | 5 |
| 목 직경 범위 | 밀리미터 | 39~45 | |
| 서포트 링 지름 | 밀리미터 | 57 | |
| Max.Containr 지름 | 180 | ||
| Max.Containr 높이 | 밀리미터 | 330 | |
| ※※Theoretical은 출력했습니다 | 비피에 | 3600~3000 | |
| 전원 Spec. | 정격 전력 | KW | 118 |
| 소비 전력 | KW | 46~56 | |
| 압축기 Spec. | 취입 압력 | Mpa | 2.8~3.5 |
| 공기 소비한 것 | m3/min | 9 | |
| 메인 머신 Spec. | 사이즈 | 밀리미터 | 7200*3435*3300 |
| 중량 | Kg | 8000 | |
| 기록 : 연속적인 기술 개발 때문에 상술은 사전통보 없이 향상됩니다. | |||
| 특수한 설계는 고객의 요구에 해당됩니다. | |||
